Principales Características
Diseño Innovador

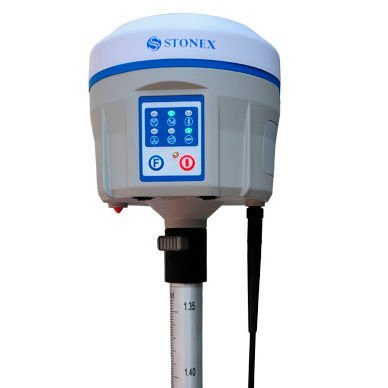

La estructura principal del S10 está construida con una aleación de magnesio, lo que lo hace fuerte, liviano y atractivo visualmente. La razón por la que Stonex prefiere el magnesio entre otros materiales es debido a sus increíbles ventajas, incluyendo pero no limitado a, su ligereza, resistencia natural, capacidad de absorción de impactos y excelente rendimiento en el blindaje electromagnético.
Estructura Interna
El diseño interno sofisticado garantiza una carcasa compacta: antena GNSS, placa GPS, placa de energía, radio RX/TX, batería pequeña, módulo 3.5G, módulo BT y módulo Wi-Fi, todos ubicados en un espacio bien organizado, optimizando el rendimiento y el consumo de energía.
AIS
Sistema Auxiliar Inercial. Este sistema mejora considerablemente la eficiencia en la topografía y facilita la localización en algunos lugares especiales, como esquinas, tuberías, bordes de muros, etc. Con el excelente rendimiento de los sensores, el Stonex S10 puede ayudar a los usuarios a alcanzar la mejor posición RTK.
Centrado de Inclinación
El compensador de inclinación instalado internamente puede corregir automáticamente las coordenadas de los puntos recopilados en concordancia con el ángulo de inclinación y dirección del poste. De esta manera, no es necesario centrarlo con precisión.
Burbuja Electrónica
Cuando se requiere alta precisión o hay una fuerte interferencia del campo magnético, los usuarios pueden elegir apagar el centrado de inclinación y activar la burbuja electrónica. El receptor puede activar automáticamente la corrección basada en la inclinación cuando la burbuja electrónica detecta el nivel correcto, lo que no requiere la ayuda del operador.
Transmisión de Datos Inalámbricos 3.5G
La capacidad de conexión móvil de alta velocidad asegura una rápida transferencia de datos diferenciales en diferentes formatos (CMR, CMR+, RTCM2.x, RTCM3.x) con una conexión a Internet confiable y muy baja latencia.
Control WebUI
Para iniciar, gestionar y monitorear la configuración del receptor y para descargar datos usando una PC fija o móvil, un teléfono inteligente o una tableta con capacidad Wi-Fi.
Inteligente y Abierto
Stonex S10 se basa en la plataforma CORETX-A8 con un sistema inteligente LINUX integrado y ofrece una excelente redacción del sistema. Con la provisión de un paquete SDK especial, es posible desarrollar e instalar aplicaciones especiales que funcionen dentro del ecosistema S10, permitiendo una gama ilimitada de aplicaciones avanzadas.
Servicio en la Nube
Esta función permite realizar control remoto en tiempo real, actualizaciones remotas, comprobaciones inteligentes y monitoreo en tiempo real de la posición a dispositivos móviles a través de la red.
Triple protección de datos
Los datos de posicionamiento se guardan en el controlador, en los receptores, así como en la nube, lo que asegura un 100% de seguridad de los datos sin preocuparse de perder información valiosa rastreada.
Batería Inteligente
El Stonex S10 se entrega con dos baterías inteligentes de alta capacidad. La energía puede ser comprobada desde el controlador y directamente desde una sencilla barra de LED en la batería con solo presionar un botón.
Botón de Liberación Rápida
Haciendo más conveniente su uso, los usuarios pueden quitar fácilmente el S10 del rango de uso con una simple presión, mejorando significativamente la eficiencia del trabajo.
Protección a Nivel Industrial
Con la certificación IP67, Stonex S10 asegura operaciones en entornos difíciles extremadamente hú
Especificaciones
|
Receptor
|
Canales |
220 |
| Satélites Rastreados |
GPS: L1 C/A, L2E, L2C, L5 GLONASS: L1 C/A, L1P, L2 C/A, L2P, L3 GALILEO: E1, E5A, E5B COMPASS: B1 (QPSK), B1-MBOC (6,1), B1-2 (QPSK), B2 (QPSK), B2-BOC (10,5), B3 (QPSK) QZSS: L1 C/A, L1 SAIF, L2C, L5 |
| Tasa de Posición |
Hasta 50 Hz |
| Recaptura de Señal |
< 1 seg |
| Inicialización de Señal RTK |
Típicamente < 10 s |
| Inicio en Caliente |
Típicamente < 15 s |
| Fiabilidad de Inicialización |
> 99.9% |
| Memoria Interna |
4 GB |
| Tarjeta Micro SD |
Ranura de expansión con 4 GB interna (32 GB opcional) |
|
Posicionamiento (1)
|
Alta Precisión Estática (Observaciones de Largo Tiempo) |
| Horizontal |
2.5 mm ± 0.1 ppm RMS |
| Vertical |
3.5 mm ± 0.4 ppm RMS |
| Estático Rápido |
| Horizontal |
3 mm ± 0.5 ppm RMS |
| Vertical |
5 mm ± 0.4 ppm RMS |
| Posicionamiento Diferencial de Código |
| Horizontal |
0.25 m ± 1 ppm RMS |
| Vertical |
0.45 m ± 1 ppm RMS |
| Posicionamiento SBAS (Típico) |
| Horizontal |
0.5 m RMS (2) |
| Vertical |
0.85 m RMS (2) |
| RTK (<30 km) – NTRIP (3) |
| Horizontal |
0.8 m ± 0.8 ppm RMS |
| Vertical |
15 m ± 1 ppm RMS |
| Posicionamiento Inclinado (2 m de Poste) |
| Horizontal |
8 mm ± 0.8 ppm RMS |
| Vertical |
15 mm ± 1 ppm RMS |
|
Comunicación
|
Conectores I/O |
7-pins Lemo y 5-pins Lemo interfaces. Multifunción cable con USB interfaz para conexión de PC |
| Dispositivo Bluetooth |
2.4 GHz clase II |
| Wi-Fi |
IEEE 802.11 b/g/n |
| Interfaz de Usuario Web |
Para actualizar el software, gestionar el estado y configuraciones, descarga de datos, etc. a través de smartphone, tableta u otro dispositivo electrónico con internet. |
| Salidas de Referencia |
CMR, CMR+, sCMRx, RTCM2.1, RTCM2.3, RTCM3.0, RTCM3.1 |
| Salidas de Navegación |
ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJK, BPQ, GLL, GRS, GBS |
| Antena GNSS Integrada |
Antena micro-strip de alta precisión para cuatro constelaciones, con centro de fase cero, con placa supresora de multi-trayectoria interna |
|
Radio Interna
|
Rangos de Frecuencia |
403 – 473 MHz |
| Espaciado de Canal |
12.5 kHz / 25 kHz |
| Potencia de Emisión |
0.5/1/2 W |
| Rango Máximo |
3-4 Km en ambiente urbano, hasta 10 Km con condiciones óptimas (4) |
| Protocolo |
Transparent EOT/EOC/FST, SATTEL, South, TRIMTALK 450s |
|
Módulo Inalámbrico
|
Banda |
GSM/GPRS/EDGE: 850/900/1800/1900 MHz WCDMA/HSDPA: 850/1900/2100 MHz |
| Potencia de Salida |
GSM850, GSM1900: 33 dBm(2W) GSM1800, PCS1900: 30 dBm(1W) WCDMA: 24 dBm |
|
Fuente de Energía
|
Batería |
Recargable y reemplazable, 11.1 V – 3400 mAh – 37.74 Wh
|
| Voltaje |
9 a 22 V DC entrada de poder externa con protección contra sobrevoltaje |
| Tiempo de Trabajo en Estático (GPS+GLONASS) |
12 horas |
| Tiempo de Trabajo en RTK (GPS+GLONASS) sin cable |
6.5 horas |
| Tiempo de Carga (2 baterías) |
Típicamente 4 horas |
| Consumo de Poder |
< 6 W |
| Tiempo Restante de Batería |
1 hora |
| Indicación de Batería Baja |
Parpadeo de luz |
|
Especificaciones Físicas
|
Peso |
1.37 Kg (con batería interna, radio estándar UHF antena) |
| Temperatura de Operación |
-40°C a 65°C (-22°F a 149°F) |
| Temperatura de Almacenamiento |
-40°C a 85°C (-40°F a 185°F) |
| Temperatura de Operación con Radio UHF |
-30°C a 50°C |
| Resistencia al Agua/Polvo |
IP67, Protegido de inmersión temporal hasta 1 metro de 100% humedad |
| Resistencia a Golpes |
Diseñado para resistir una caída de 2 m en concreto sin daño |
| Resistencia a Vibraciones |
Resistente a vibraciones |
(1) La precisión y fiabilidad están generalmente sujetas a la geometría del satélite (DOPs), multipath, condiciones atmosféricas y obstrucciones. En modo estático también dependen de los tiempos de ocupación: cuanto más larga es la línea base, más largo debe ser el tiempo de ocupación.
(2) Depende del rendimiento del sistema SBAS.
(3) La precisión de RTK en red depende del rendimiento de la red y está referenciada a la estación base física más cercana.
(4) Varía con el entorno operativo y con la contaminación electromagnética.
(5) Depende del modo de conexión (cable o BT).
